お部屋コーディネート施工例＃331

長野県諏訪郡原村Y様邸　オーニング工事施工例
～解放感いっぱいのオープンリビングの完成～

イメージ

八ヶ岳山麓にある原村別荘地のY様邸にオーニング工事をさせていただきました

Y様は昨年ご新築をさせて頂いた時にロールスクリーン・タテ型ブラインド等を施工させていただきました

今年になりウッドデッキにオーニングを付けたいとの依頼がありました

オーニング取付前

イメージ

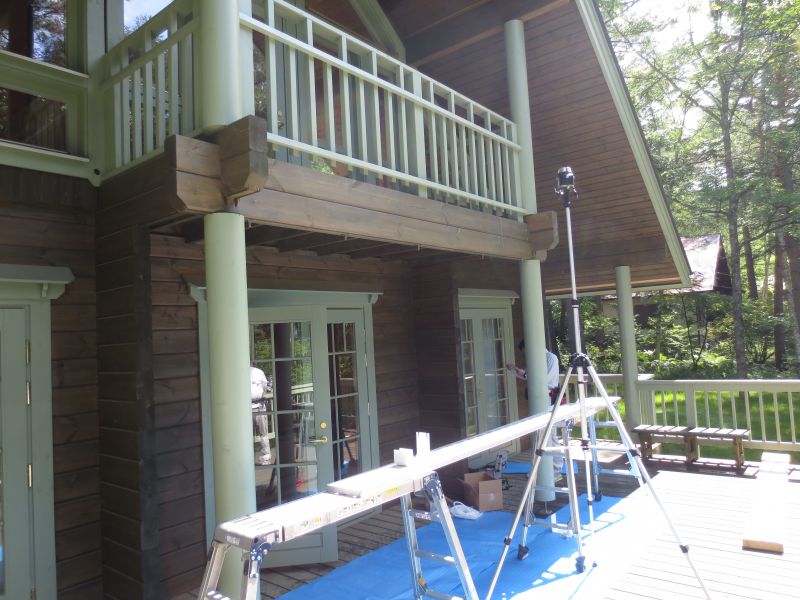

ウッドデッキにブルーシートで養生をして脚立・足場板を設置して施工します

手前にある３脚は水平を確認する機械です

水平器はブラケット取付時とオーニング施工後のキャンバス地を張り出してきたときの全面側の水平を見る為に必要です

オーニング施工①

↑取付位置確認　　　　　　　　　　　　　　　　　↑ブラケット取付後

取付位置を確認してオーニングの取付金具（ブラケット）を取り付けます

オーニング自体重量がある為、取付金具もタテ１８ｃヨコ９ｃｍのしっかりしたものです

木部に打ち込む専用ビスは１０ｃｍもあります

オーニングの仕様に確実に耐えられる金具にて、確実に耐えられる方法で取り付ける事が重要です

下地材もしっかりしていなければなりません

今回はログハウスでしっかりした柱に施工しているので問題はありません

オーニング施工②

イメージ

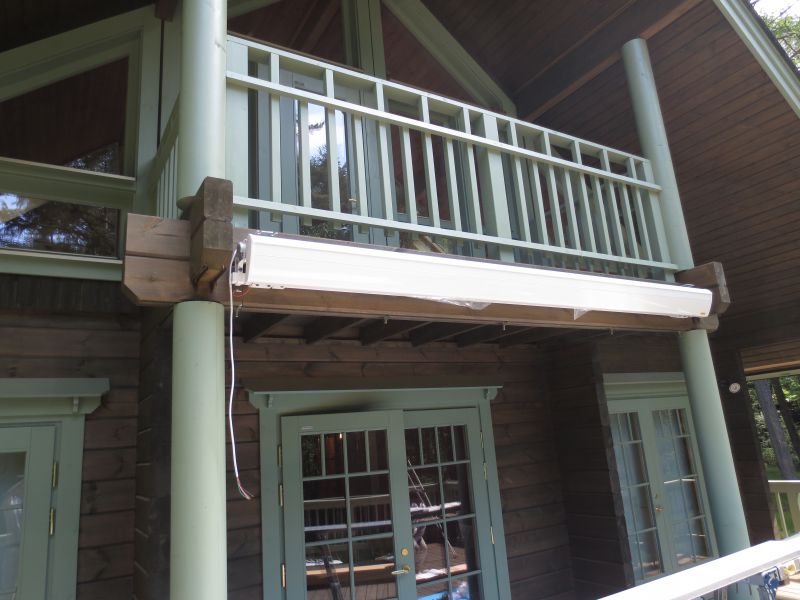

↑本体設置

しっかり取り付けたブラケットにオーニング本体を固定します

オーニング本体は大変重いです（サイズ・製品によってかわりますが・・・）

今回は３人で持ち上げてオーニングブラケットに固定しました

左から垂れている線は電線です

イメージ

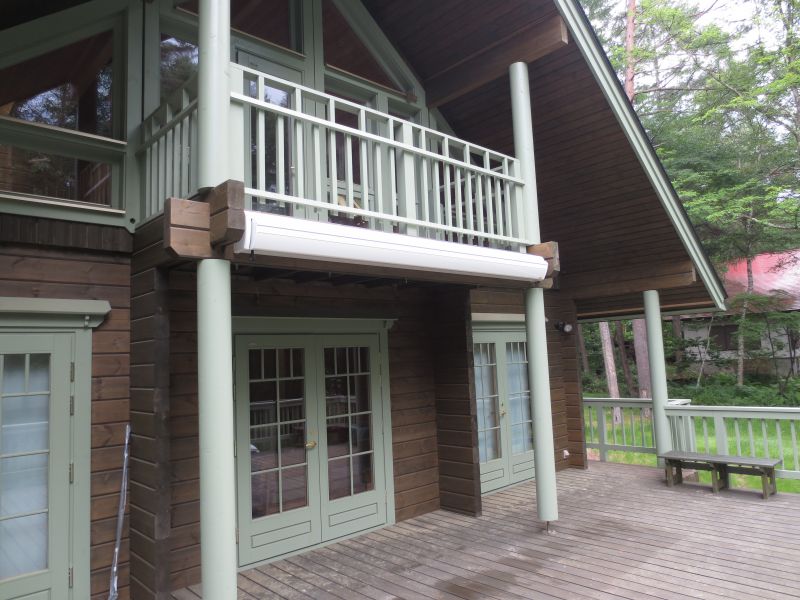

オーニング本体に上カバー・下カバー・サイドカバーを取り付けて完成です

オーニングには手動式と電動式・電動・手動兼用式があります

今回施工した製品は電動・手動兼用式の製品仕様です

通常は電動で操作して、停電の時などは手動操作が出来る兼用タイプです

本体左下の黒い輪の部分にクランクハンドルを付けて手動で動かします

配線工事

外電源を使ってテラスに露出スイッチを施工するのが一番簡単な方法ですが、（外電源からスイッチに通してスイッチからオーニング本体につなぐ）

Y様より室内にスイッチが欲しいとの要望がありました

しかし建物自体はログハウス、電線をどこに通してスイッチを設置するのか？僕には答えを導く事が出来ませんでした

ログハウスを建てたハウスメーカーに連絡、Y様邸の電気工事・配線工事の担当者を教えてもらいその担当者と打合せをさせていただきました

電線を通す為にログハウスの場合は縦穴を開けてあるとのこと

その縦穴の場所ならスイッチも設置可能とのお答えを頂きました

↑ログハウスの電線を通す縦穴の位置の穴あけ

室内側からノミで縦穴の場所にスイッチを埋め込める穴をあけて配線

ちょうどいい位置に縦穴がありました

スイッチから天井方向へ配線をしてバルコニーのしたから外へ配線して本体に接続しました

電気屋さんの工事は１時間ほどで終了、さすがプロだなと感心してしまいました

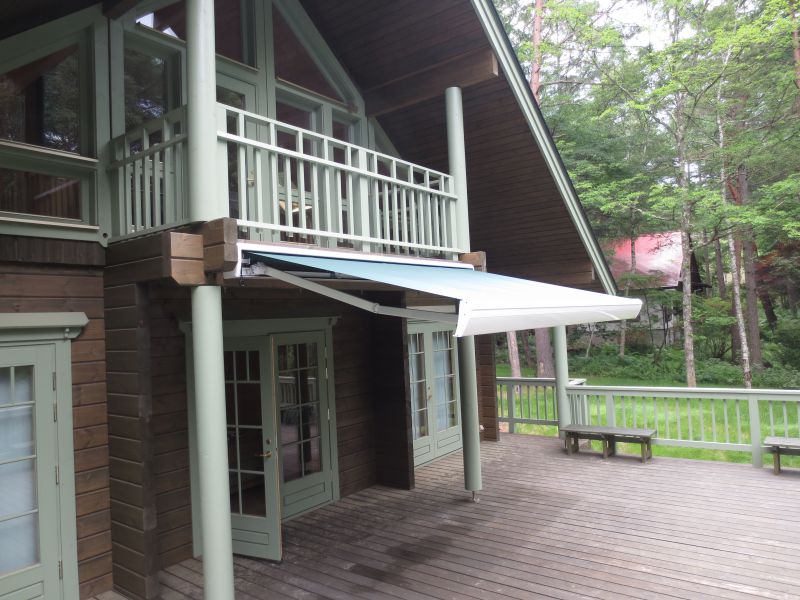

オーニング設置後

イメージ

↑施工後①

↑施工後②

↑施工後③

室内側に設置したスイッチにて開閉操作をしております

電源を接続した後、微調整が必要です

前幕は水平に開くか？巻きずれはないか？アームが伸びきらない位置でのリミッター設定等必要です

また上カバーと取付面の間に水等の侵入を防ぐ目的で、シリコン系のコーキング材を施しております

アームとはくの字の白いバーの事です・アームは伸びきってしまってはダメです

オーニングの取付高さは地面から１６ｍ以下に施工するのが、通例です１６ｍ以下であっても強風の受けやすい場所には施工できません

オーニング製品仕様

↑スタンダードタイプとボックスタイプ

今回施工したオーニングはタチカワブラインドさんのサンビジョンⅡです

サンビジョンⅡにはスタンダードタイプとボックスタイプがあり今回はボックスタイプです

キャンバス収納時もスマートに見えスッキリとしたデザインです

サンビジョンⅡは大きなテラス窓、広いオープンカフェなどに対応　最大巾１６ｍまで１台で製作可能です

サンビジョンⅡの他一般住宅向けのサンシェスタⅡというオーニングもあります

↑サンシェスタⅡ　イメージ画像

キャンバス生地

↑タチカワブラインド　オーニング　色見本

今回使用した生地（キャンバス地）はTS５３６のブリティッシュグリーンです

ログの窓枠のグリーンより濃いグリーンにしてアクセントを付けました

高級感も漂い、隠れ家的な高原のカフェの雰囲気になりました

↑出幅寸法と高さと角度（横から見た図です）

オーニングには製品巾と出幅寸法・角度・高さの制限があります

出幅を大きくすると高さも大きくなり角度も大きくなりますので注意が必要です

Y様邸でご発注・施工したオーニングのサイズは

ワイド寸法は３２９０ｍｍ

出幅寸法は２００８ｍｍ

角度２０度

高さ７３４ｍｍ

オーニング工事にはオーニング本体の金額＋オーニング設置施工費がかかります

電動商品の場合はスイッチ代＋電気工事代が加算されます

オーニングには日除け効果・ドレスアップ効果・日焼け防止等があります

今回は暮らしを楽しむ事が主な理由かなと思います

テラスでさわやかな高原の風を感じながらの読書やティータイムを楽しむ事が可能です

またショップ・レストラン・カフェなどの商業施設のドレスアップやロゴ等を入れて広告アピールにも役立つ製品です

ゆうあいスタッフからのコメント

Y様ご協力誠に有難うございます

新築時も施工例をアップさせていただいております＃２９８

今回はタチカワブラインドさんの製品でしたが、トーソーさんにもオーニングがあります

日差し対策・省エネ対策なら、外用ロールスクリーンもございます（トーソーマイテックアウター）

外用製品は施工が確実でないとダメです

長野県で外用ロールスクリーン・オーニングを希望される方は是非ゆうあい諏訪店・松本店までご相談頂ければと思います

ご質問等ありましたら、お気軽にお問い合わせください。
