お部屋コーディネート施工例＃535

長野県諏訪市沖田町　ビニールカーテン工事施工例

～フィットネス・ダンススタジオのポーチ～

イメージ

長野県諏訪市沖田町にあるスタジオビーチハウス様のビニールカーテン施工です

スタジオビーチハウス様は諏訪市以外にも松本市大手に松本スタジオ・伊那市野底に伊那スタジオがあります

フィットネスとダンスのスタジオになります

今回施工させて頂いたのはゆうあい諏訪店から５分ほどの場所にある諏訪スタジオ様です

施工前

イメージ

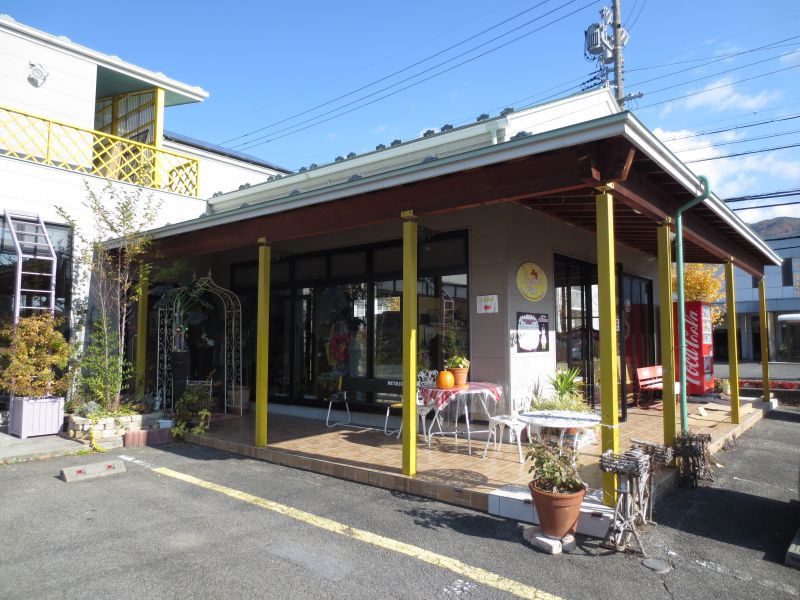

施工前の状態です

スワスタジオでは、ポーチ部分に屋根があり、屋根の下でお茶や休憩が出来るようなスペースになっています

毎年この季節になるとやはり寒いとの事で、ビニールカーテンの施工依頼を受けました

施工依頼は２面です

屋根を支える黄色の鉄柱があります

その鉄柱の上には木材の梁がありました

横９ｍ×高２．５ｍ・横８ｍ×高さ２．５ｍの２面です

大開口部の為どんな仕様で製作するのがベストなのか？依頼主のスタジオビーチハウス様のイメージに近いビニールカーテン工事とは？を最初に考えなければなりませんでした

ビニールカーテン用レールの施工

イメージ

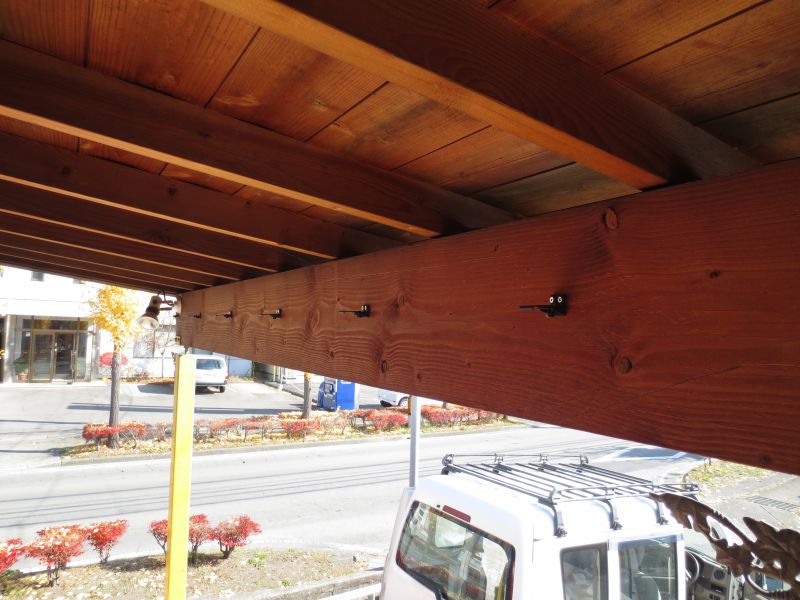

↑室内側にブラケット施工

先ずはカーテンレールを設置する為に取付用のブラケットをビス止めします

１面は室内側の梁に施工しています

↑室外側にブラケット施工

もう一面は室外側に施工しています

↑木部専用のステンレスビスを使用しています

金物の飾りがある為、室内側と室外側に分けて施工しています

ビニールカーテンは通常のカーテンより重量がある為、ブラケットも５０ｃｍ間隔位で施工しています

↑室内側

ブラケットを施工後、必要部材をレールにセットしてからレールを設置します

↑室外側

通常ビニールカーテン用のレールの場合アルミのシルバー色やステンレスのステンレス色が一般的ですが、今回はアルミのブラック色を使用しています

意匠性の高い施設にはシルバー色よりもブラックの方がかっこいいかなと思います

今回のようなスタジオやカフェの場合はブラックをお勧め致します

岡田装飾金物株式会社のＤ３０ブラックレールという商品です

↓　　↓　　↓　　↓

Ｄ３０・４０用ランナーの種類

↓　　↓　　↓　　↓

今回使用したのは一番」左のＤ３０ワンタッチランナーです

ビニールカーテンの重量によって（大きさ・ビニールカーテンの種類）はＤ４０をお勧めいたします

ビニールカーテン設置

イメージ

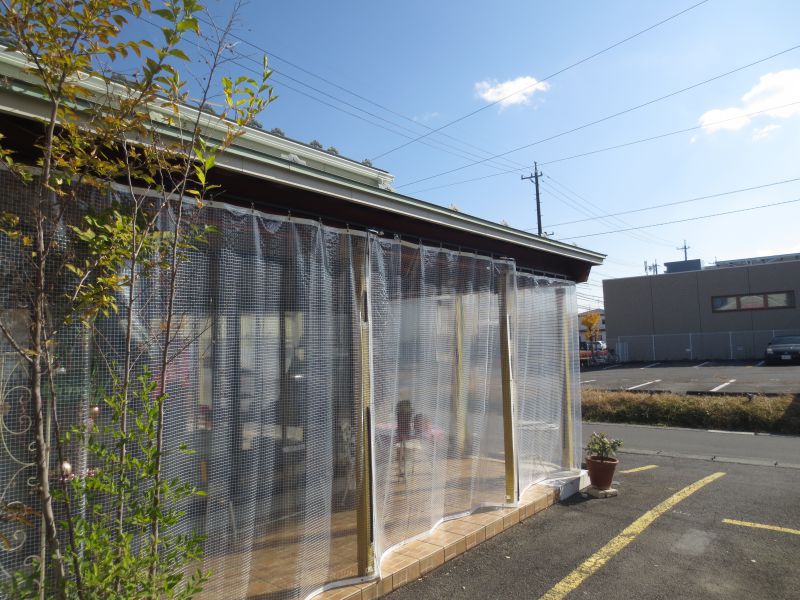

↑ビニールカーテン設置後　全景

カーテンレールの設置が完了したらビニールカーテンをカラビナに引っ掛けていきます

↑室内側にレール施工した面　　　　　　　　　↑室外側にレール施工した面

ビニールカーテン設置後　内側から

イメージ

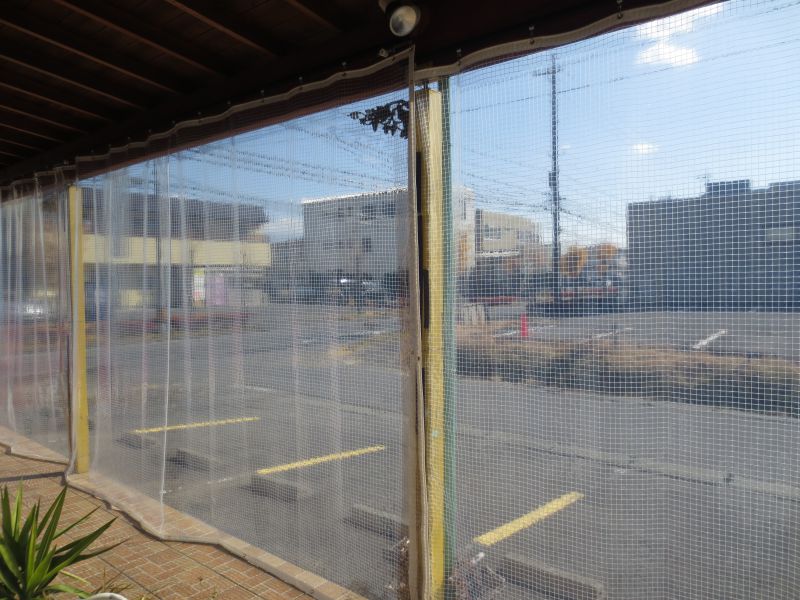

↑室内側にレール施工したビニールカーテンを内側からみた画像です

↑こちらも室内側にレール施工した面のビニールカーテン（別角度）

↑こちらは室外側にレール施工したビニールカーテンを室内側からみた画像です

風対策及びレールの仕様

イメージ

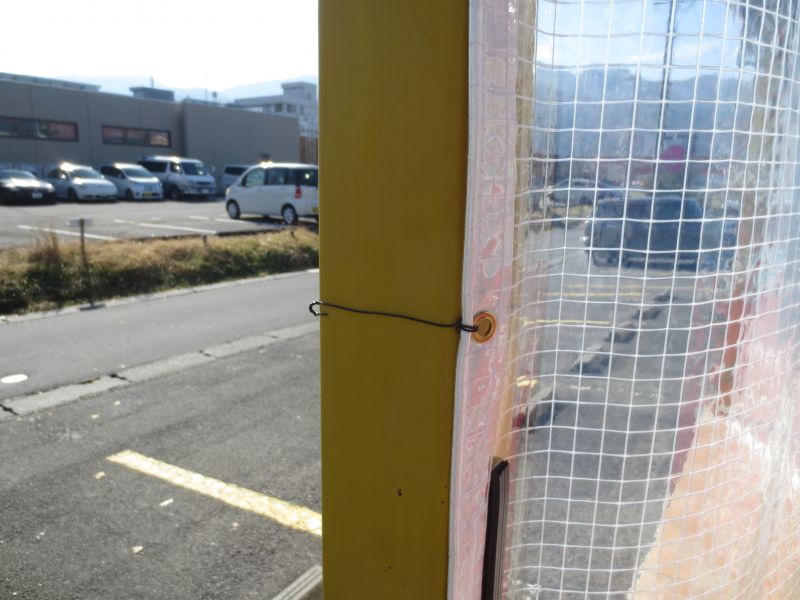

↑サイド部分はハトメを使って柱に固定しています

上部にはハトメ加工をしてワンタッチランナーにはめています

下部にもハトメを施しています

通常下部にはチェーンを入れて風による煽りを軽減させたりするのですが、春先になったらビニールカーテンを外すとのことであえてチェーンかこうはしていませんその代わりに下部にもハトメ加工を施してブロックや重石などで固定できるようにしています

（ブロック・重石は先方でご用意するとの事でしたので今回の画像は下部はそのままの状態で撮影しております）

下部だけでは、風によるビニールカーテンのあおりは防げません

脇にもハトメ加工を施しました

上部・下部・中間部の３か所です

今回製作したビニールカーテンは黄色も鉄柱の間隔を基準に製作しています

脇のハトメ加工が柱の部分になるよう発注している為、ハトメと柱を針金状のもので固定しました

（紐でもいいかと思います）

すべての柱部分に固定しています

（但し出入をする場所だけは固定していません）

ビニールカーテンの最大の弱点は風による煽りです

風による煽り対策もしっかりできたと思っています

↑ビニールカーテンの重なりを作る為、片側は交叉ランナーを使っています

↑左側交叉ランナーマグネット仕様　右側マグネットランナー仕様

↑ビニールカーテンを閉めた状態

交叉ランナーを使用する事によりビニールカーテンを重ねることが出来ました

四方は補強テープ入り仕様です

コーナー部のみレール位置を低い位置に設定しました

コーナー部は一枚のビニールカーテンで設置をする為です

一枚で作った方がかぜの侵入対策が出来るのではないかと考えました

↑コーナー部　一枚にて製作

１枚で製作する為に梁の下の高さで製作しました

ビニールカーテンデルマ５５０Ｈ

イメージ

今回使用したビニールカーテンは星野商店様の屋外用デルマ５５０Ｈという商品です

０．５５ｍｍ厚の糸入りのビニールカーテンです

０．３５ｍｍ厚のビニールカーテンが通常なので少し厚さを増して強度も高い仕様になっております

今回製作したビニールカーテンは全部で５枚になります

Ｗ４１７ｃｍＨ２６０ｃｍ

Ｗ２４８ｃｍＨ２６０ｃｍ

Ｗ４００ｃｍＨ２５０ｃｍ（コーナー部）

Ｗ３９０ｃｍＨ２６０ｃｍ

Ｗ３７０ｃｍＨ２６０ｃｍ

の５枚です

重量もそれなりにあるので２人施工の方がスムーズに行うことが出来ます

１枚だけ丈が短いのは、コーナー部だけ２分割にせず１枚で製作した為です

その他の４枚は梁に１０ｃｍほど覆う形の高さで製作して風の侵入対策をしました

ゆうあいスタッフからのコメント

スタジオビーチハウス・Ｔ様この度はビニールカーテンをご注文頂き誠に有難うございます

また施工例画像の掲載の了承いただき感謝しております

設置後「イメージ通りのビニールカーテンになった」と言われほっとしています

今季の冬が快適に過ごせたら幸いと思っております

個人的にはビニールカーテン施工のいい勉強をさせてもらったと思っております

いい仕上りになったと思っております

ビニールカーテンの縫製納期は通常１０日から２週間ほどかかります

（繁忙期の場合もう少しかかる場合もあります）

ウッドデッキ・ポーチ・バルコニー等にビニールカーテン設置をお考えの方は是非ゆうあい諏訪店・松本店までご相談頂ければと思います

ご質問等ありましたら、お気軽にお問い合わせください。
